Aktywna belka chłodząca Plafond XD

Rodzaj  : aktywna
Korpusy : dwa typy: FC – do montażu natynkowego na ścianie z uszczelnieniem do sufitu (bez osłony górnej TC) oraz FW – do montażu natynkowego na ścianie (wolnowiszące) z odstępem od sufitu (z osłoną górną TC)
Długość korpusu [mm] : 800–3200
Przyłącza wody : ø12 mm, męskie, proste i poziome, nie może być lutowane (należy użyć złączek nasadowych firmy Lindab)
Przyłącze powietrza : ø125 mm, poziome, męskie (Lindab NPU-125)
Wymiennik ciepła : do chłodzenia lub ogrzewania z przyłączem 2-rurowym lub 4-rurowym
Regulacja strumienia powietrza : JetCone (w wyposażeniu standardowym), dostosowane do pozycji 5 JetCone (ustawienie średnie P5) zgodnie z pożądanym ciśnieniem statycznym (Pa) i przepływem powietrza pierwotnego (l/s)
Dysze : okrągła o średnicy wewnętrznej 4-8 mm, wyposażona w regulację JetCone dającą optymalne wyniki, zapewniając wysoką indukcję, jak również wysoką wydajność chłodzenia; produkowane są w stałej pozycji i nie można ich doposażyć ani zmienić
Właz inspekcyjny : ESHU-125, znajduje się po przeciwnej stronie przyłącza powietrza korpusu
Materiał korpusu : blacha emaliowana (standardowo); wymienniki ciepła – aluminiowe lamele i miedziane rury; JetCones - tworzywo sztuczne, trzpienie regulacyjne – aluminium
Kolor korpusu : obudowa wewnętrzna (przestrzeń powietrzna) – lakierowana na czarno RAL 9003, wartość połysku 30
Wyposażenie standardowe korpusu : 2-drożne zawory regulacyjne Lindab LinFlow, o zmiennej wartości Kv i wyposażone w siłowniki 24 V (A 40405) lub modulujące 0-10 V (APR 40405); zabezpieczenie przeciwkondensacyjne Regula Secura firmy Lindab; karty przyłączeniowe Regula Connect

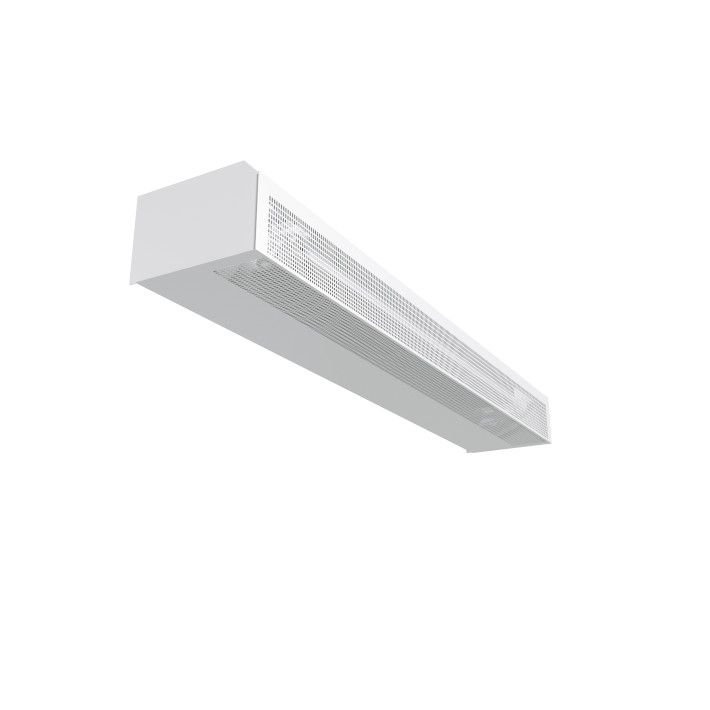

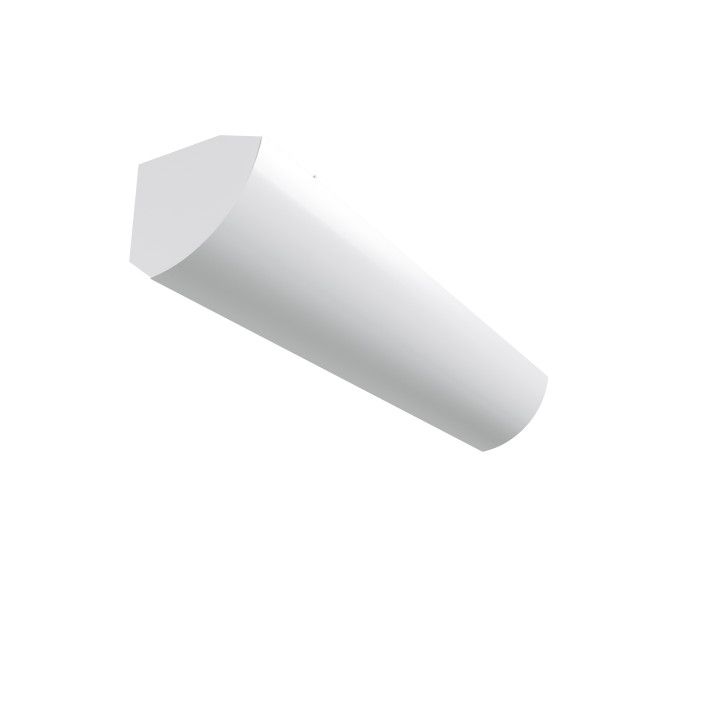

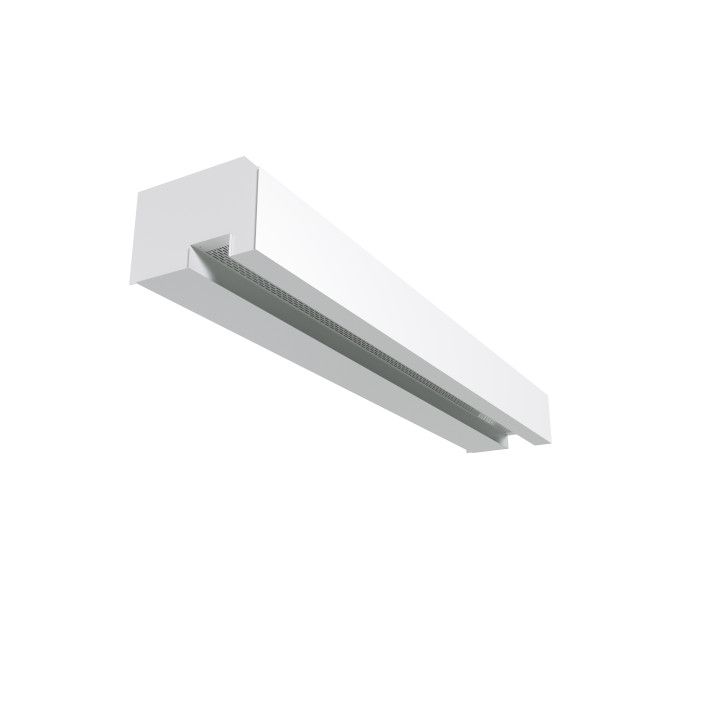

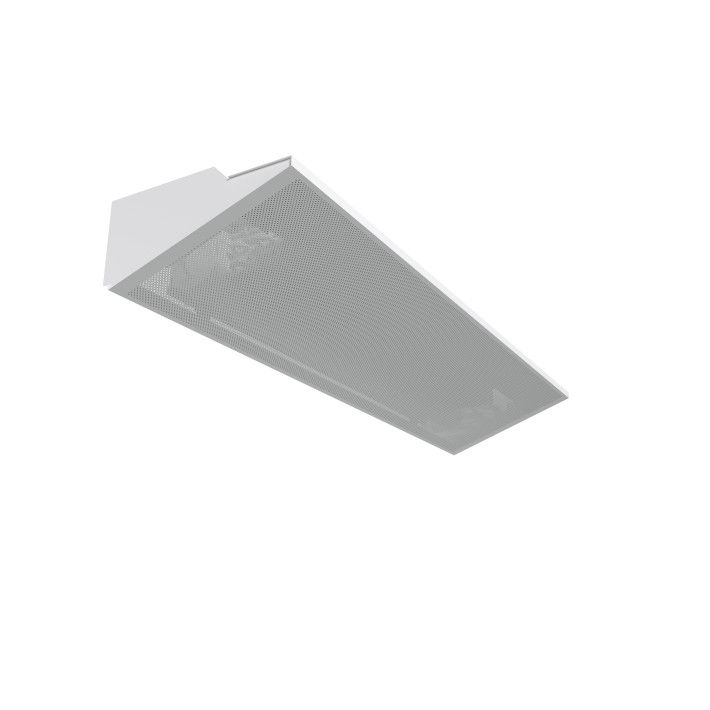

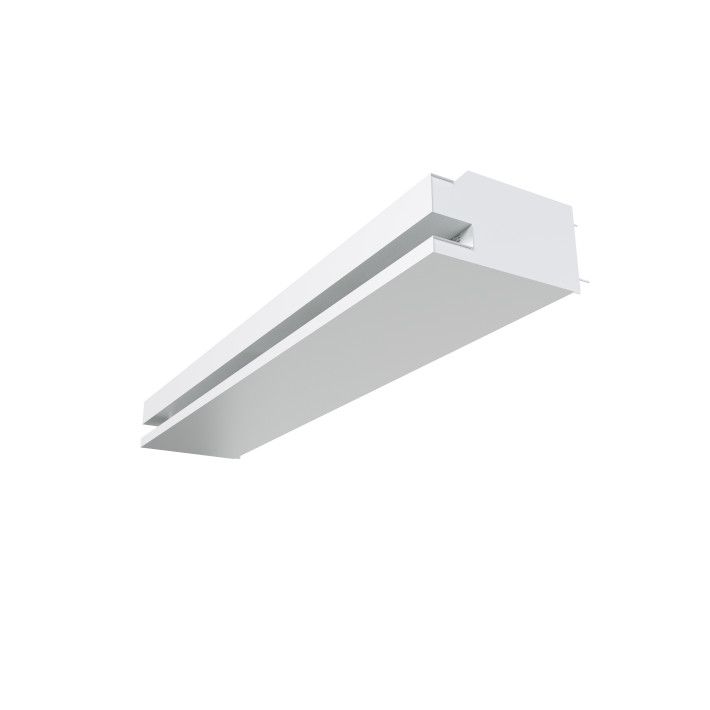

Osłony : wzory: Badge (dawniej "B") i Clyp (dawniej "C"), Alea, Cubo, Gap, Trac oraz Zune; zamykane z każdej strony za pomocą maskownic bocznych; montaż na wykończonej ścianie, szczelnie przylegając do sufitu (FC) lub z pewnym odstępem od sufitu (FW)
Wysokość osłony [mm] : 208–277
Szerokość osłony [mm] : 295–532
Długość osłony  [mm] : 1200–3600
Długość połączenie osłony  [mm] : 200–3600
Kolor osłony : Plafond XD i szczyty są dostępne standardowo w kolorze białym RAL 9003, połysk 30 (inne kolory RAL na życzenie)
Układ perforacji osłony : zależy od wybranego wzoru; układ perforacji działa jako wlot powietrza dla wszystkich osłon, z wyjątkiem osłony Badge, która nigdy nie ma wzoru perforacji, ale zamiast tego ma otwartą widoczną szczelinę wlotu powietrza
Natężenie przepływu powietrza pierwotnego  [l/s] : 1–90
Całkowita moc chłodnicza [W] : do 2192 (@ 10 K)
Całkowita moc grzewcza [W] : 5380 (@ 28 K)
Strata ciśnienia statycznego w dyszach  [Pa] : 30–120
Maskownice boczne : dostępne dla wszystkich osłon, do wykończenie boków, gdy osłona jest zamontowana "na belce", "na belce do ściany" lub "na ścianie do belki"; zbędne przy montażu belek „ściana do ściany”; maskownica zawiera trzy magnesy do montażu bez użycia narzędzi
Montaż : natynkowy, ścienny: w narożniku pod sufitem (FC, ściana, uszczelnione do sufitu) lub bezpośrednio na ścianie z odstępem od sufitu (FW)
Czyszczenie : klapa do czyszczenia na kanale powietrznym zapewnia łatwy dostęp, dzięki czemu wewnętrzną przestrzeń powietrzną można łatwo czyścić z zewnątrz; wymiennik ciepła dostępny z trzech stron, a dysze JetCone-/kątowe – od przodu

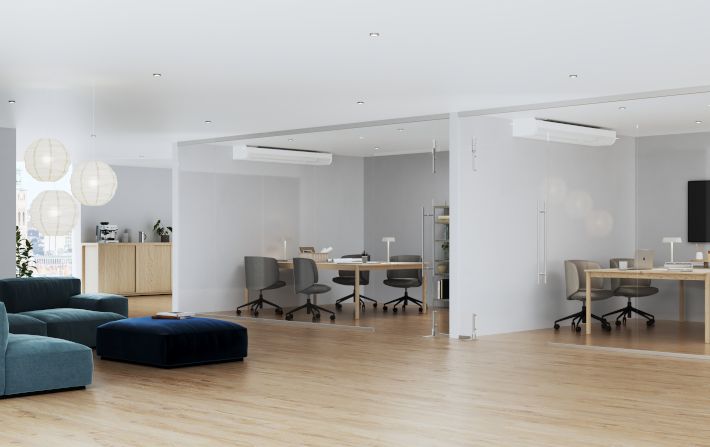

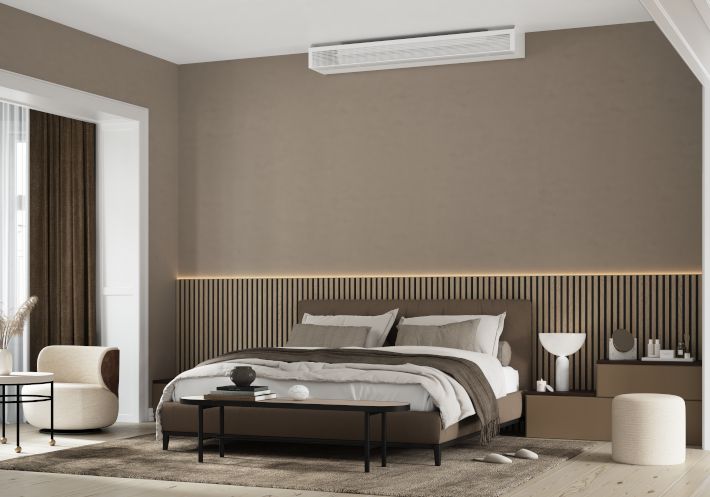

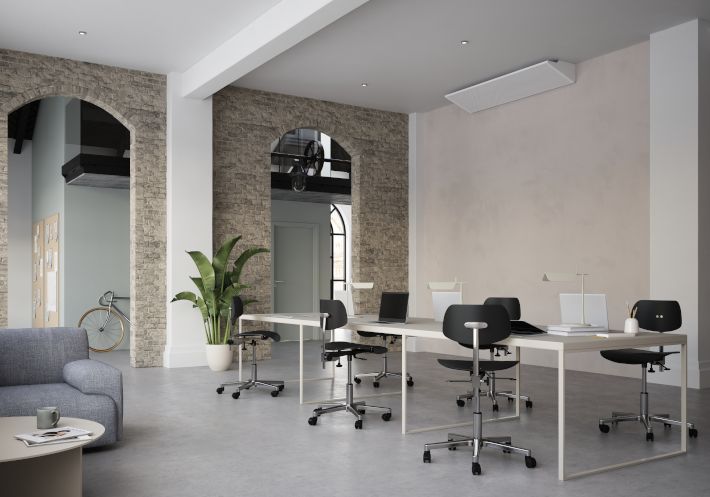

Zastosowanie : biura, hotele, szpitale, szkoły, banki lub inne środowiska, w których zalecana lub konieczna jest instalacja natynkowa; belka służy do wentylacji, chłodzenia i ogrzewania, pomaga stworzyć odpowiedni klimat w pomieszczeniach bez sufitów podwieszanych
Opis:

Plafond XD jest natynkową, 1-drożną aktywną belką chłodzącą; montowaną na ścianie w narożniku pod sufitem (FC, ściana, uszczelnione do sufitu) lub bezpośrednio na ścianie z odstępem od sufitu (FW); składa się z aktywnej części korpusu (Plafond XD FC/ FW) i oddzielnej osłony, która jest dostępna w 7 standardowych wzorach: Alea, Badge, Clyp, Cubo, Gap, Trac i Zune. Plafond XD można stosować w połączeniu z Lindab UltraLink, VRU lub DBV, tworząc kompletny system wentylacji kontrolowanej przez zapotrzebowanie, zapewniając znaczne możliwości oszczędności energii i poprawę jakości powietrza w pomieszczeniach.
